2024-09-14 05:12:01·[??中关村在线 原创??]·作者：曲楠
2020年9月2号，NVIDIA公布了第二代GeForceRTX30系列光追显卡，这一举动在游戏和硬件领域引起了广泛关注。影驰科技紧随其后，推出了享负盛名的金属大师系列显卡，铸造了一个时代的无光经典。
四年后的今天，我们宣布，经典版属大师再度回归；这一次，它不仅是NVIDIARTX 40系列中的一员，更在散热用料与外观设计上迎来了全面升级。
首先来看一下影驰GeForceRTX 4070 Ti SUPER经典金属大师OC的规格参数
一、显卡开箱

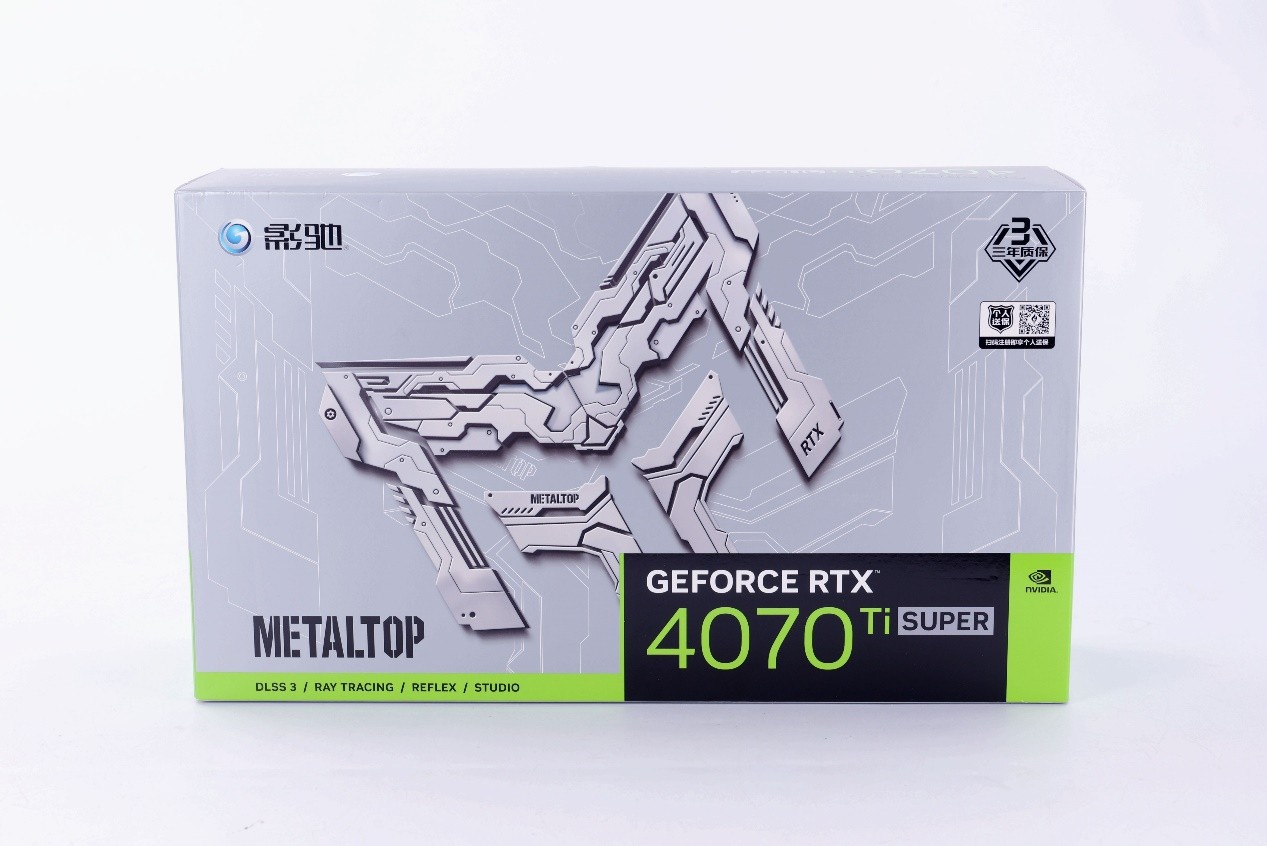

显卡外盒沿用了40系金属大师的包装，贯彻了“金属”这一设计理念，映入眼帘的是以钢铁拼构而成的METALTOPLOGO。

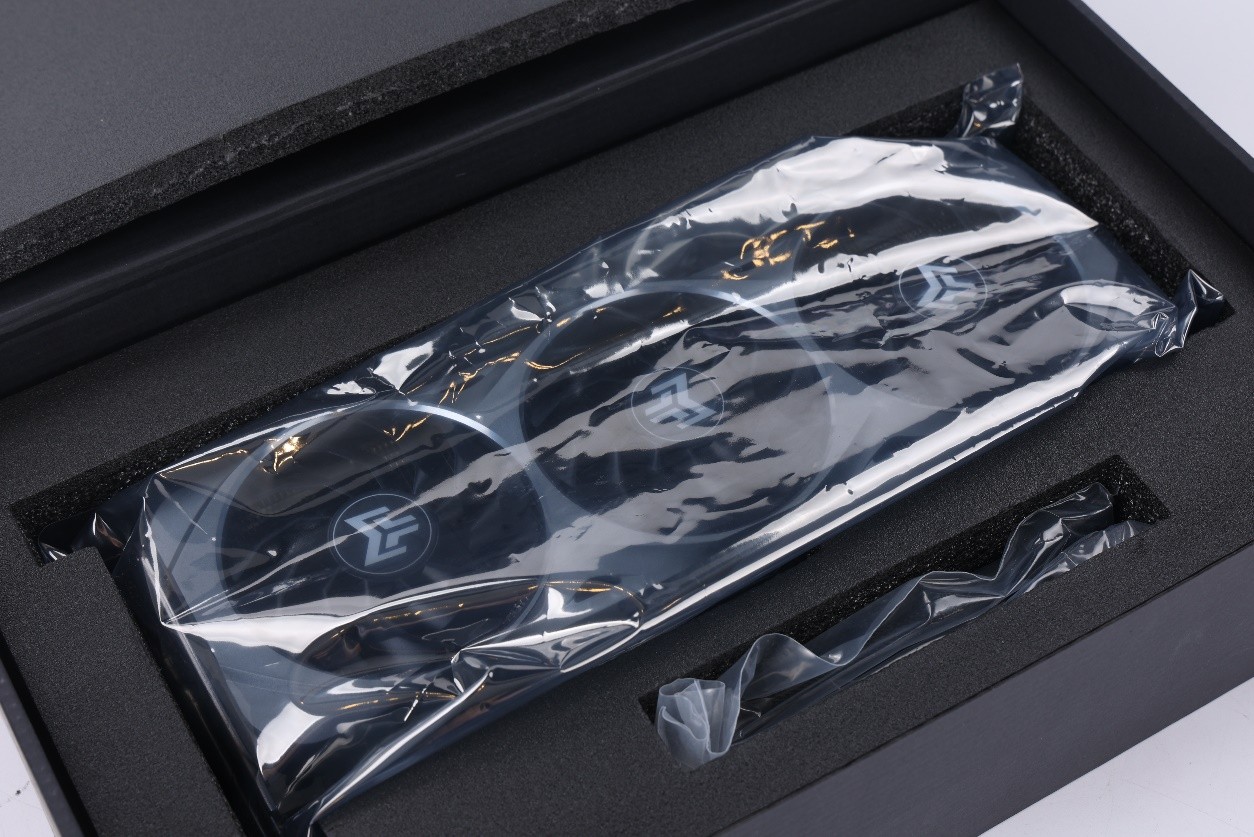

抽出内盒打开，取出泡沫垫便能看到显卡。

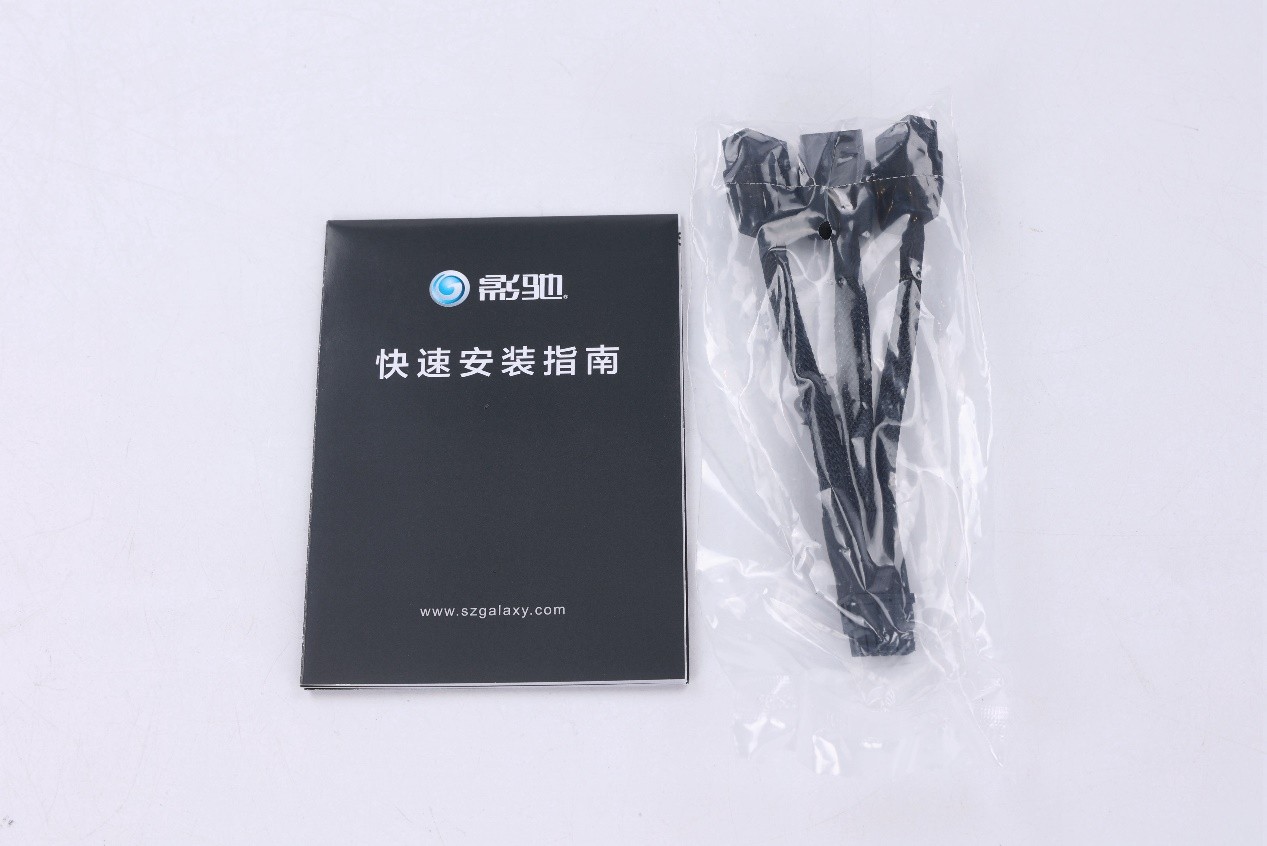

配件方面则较为简单，全部取出依次排放，从左到右为——1本显卡安装指南（内附产品合格证明）、1条12VHPWRto 3x8Pin电源转接线。
从外观上来讲，影驰GeForceRTX 4070 TiSUPER经典金属大师OC采用了高强度铝合金压铸一体式上盖，顶部勾勒着大气美观的影驰LOGO，暗哑磨砂的金属表面涌动银灰色的光亮，这样的设计让整张显卡看起来低调沉稳，气质独特。

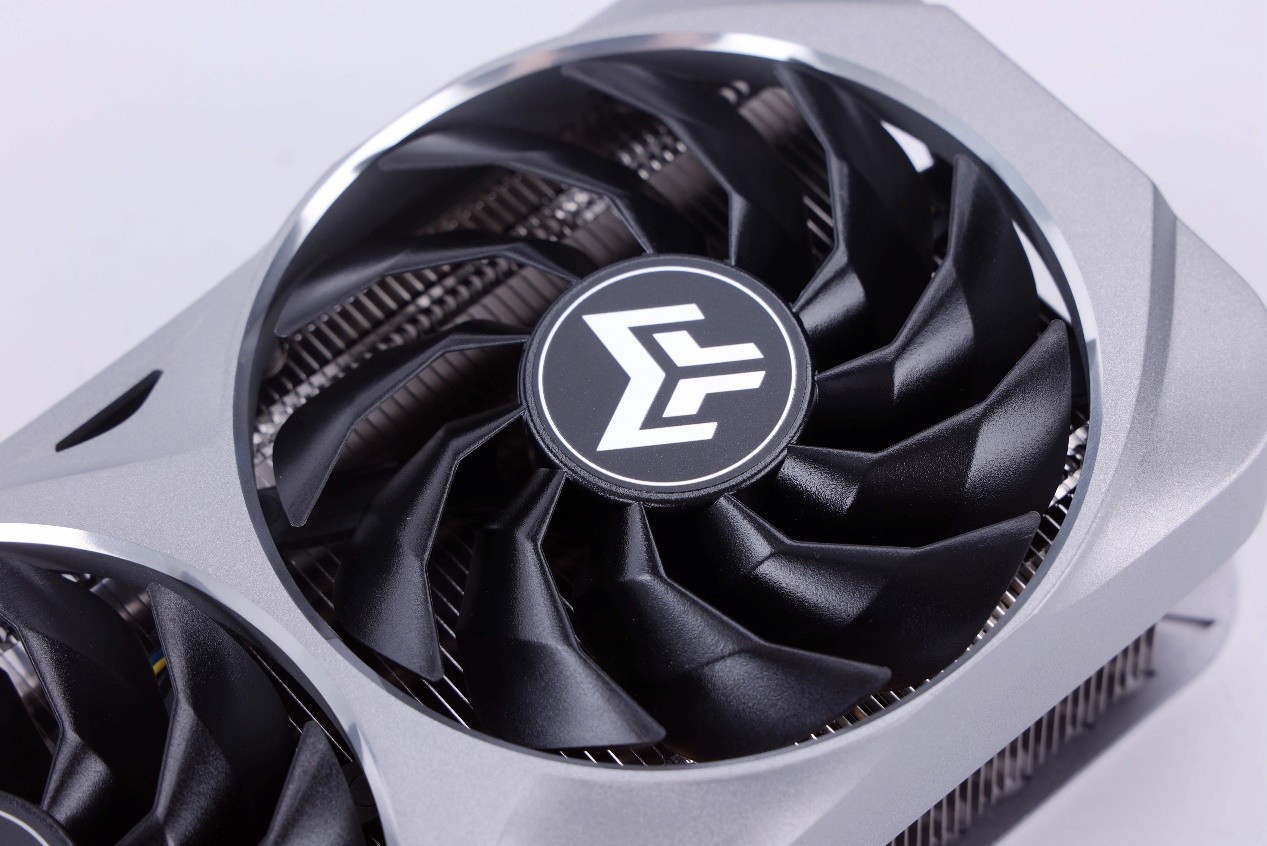

显卡正面主要由3个支持智能启停的92mm异形风扇所组成，使用了二代11片静霜扇叶，20mm厚度除了增大进风量，加强核心动态频率外，也达到了进一步减少噪音的目的。
来到背部，影驰GeForceRTX 4070 TiSUPER经典金属大师OC的铝合金背板增强了整体结构强度（防止PCB弯曲变形）；同时尾部还有螺旋式镂空开孔，届时能够形成贯穿式风流，提升散热效能。
不同于30系显卡的双8PIN供电接口，影驰GeForceRTX 4070 Ti SUPER经典金属大师OC依旧使用了12VHPWR供电接口，它具有更高的功率传输能力及更好的便利性。

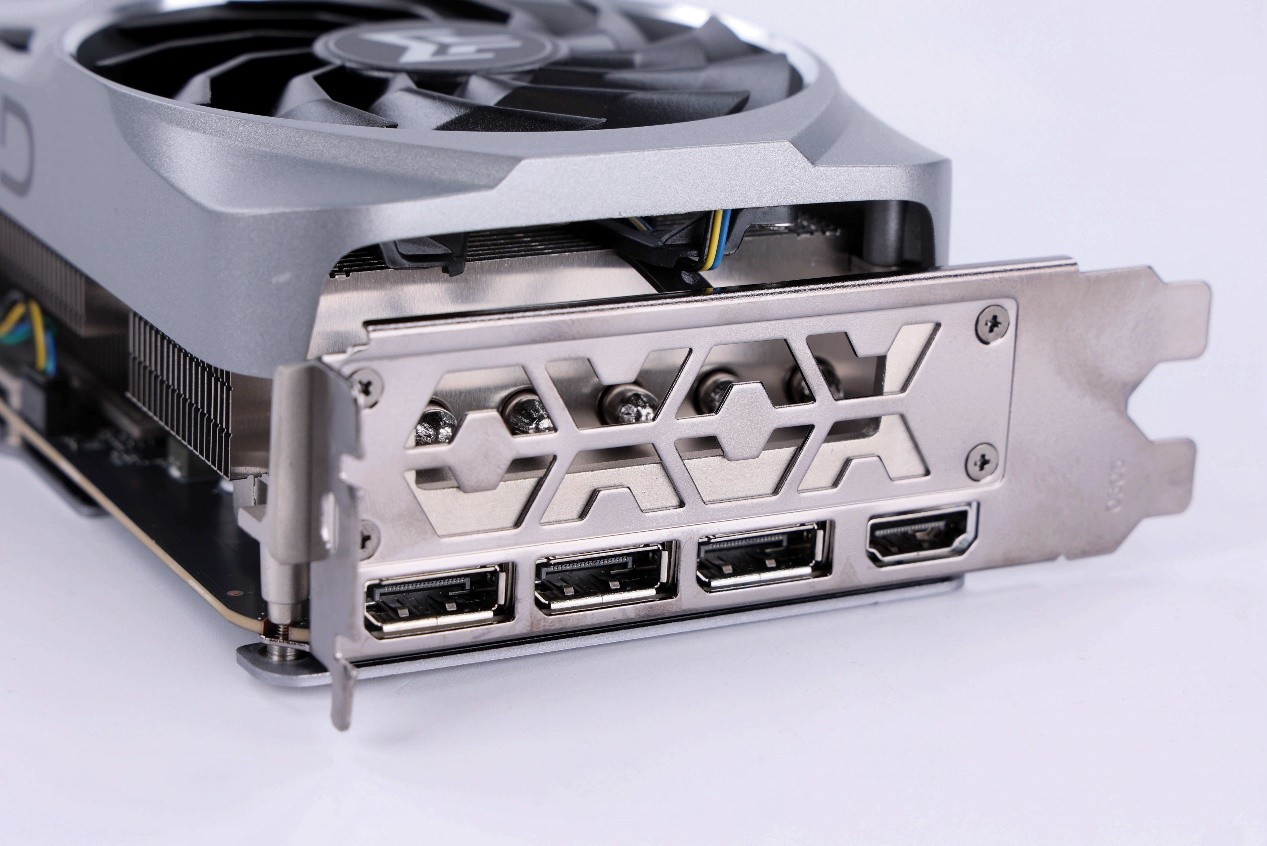

在输出接口上，它一共有3个DP1.4A接口与1个HDMI2.1A接口，DP支持最高4K/240Hz或8K/120Hz输出，而HDMI最高支持4K/120Hz或8K/60Hz超清输出。
二、显卡拆解
首先，还是选择一张影驰GeForceRTX 4070 Ti SUPER星曜OC来与本卡对比散热器部分，不难发现，影驰GeForceRTX 4070 Ti SUPER经典金属大师OC的散热鳍片更厚，体积也更为小巧。
依次卸下显卡螺丝，将PCB拆下，可以看到寒光星散热器上的显存/供电一体压铸件散热模块，通过将金属挡板-Base-金属背板三重联锁的设计，将显卡通过压铸件与机箱固定，由压铸件承重，能够大大减少PCB因受散热器重力而弯曲的情况。

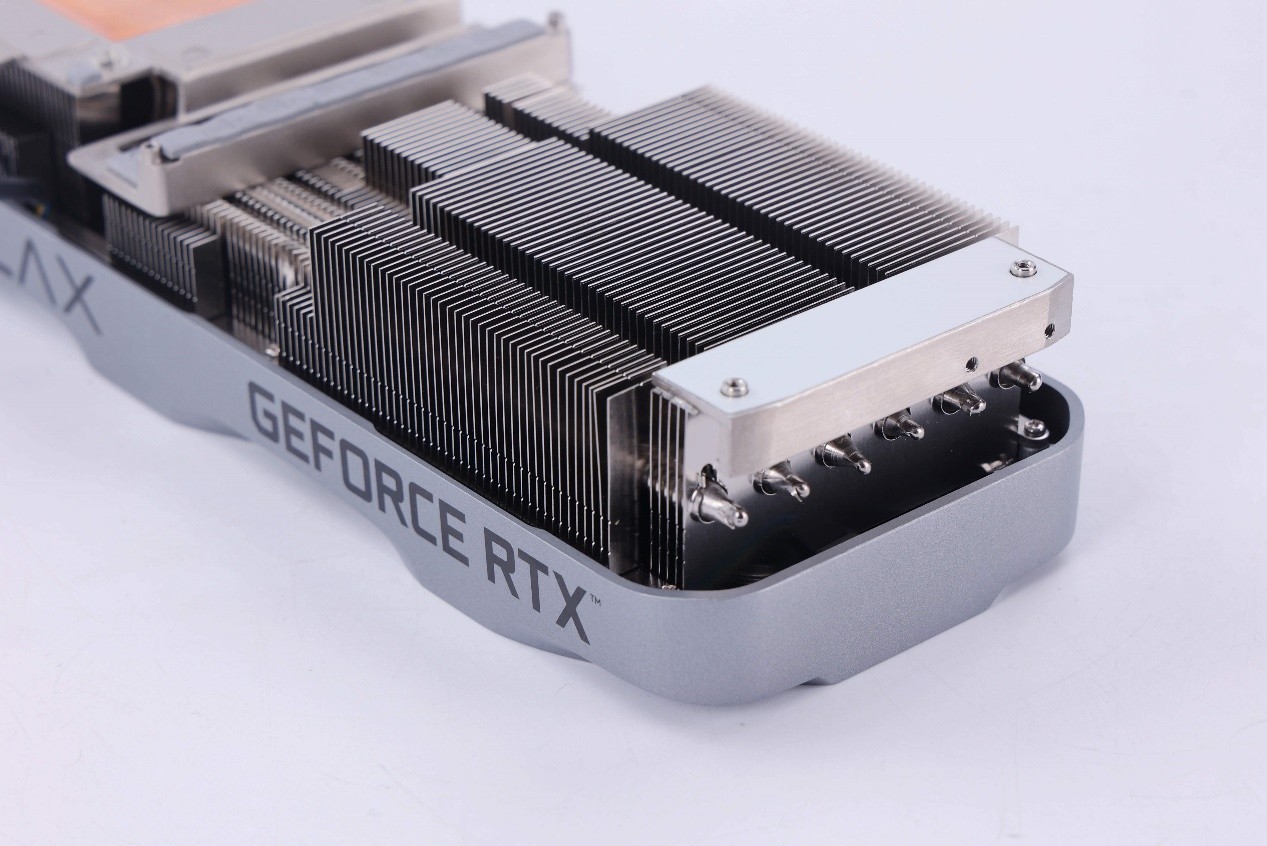

同时显卡搭载了回流焊接工艺的6*6mm镀镍复合热管、垂直式散热鳍片、大面积铜制底座，散热用料可谓是相当扎实。
显卡的PCB如图所示，14层非公版，超模的10+2相供电，核心规格为AD102-175，设计上会与AD104会有所不同，最明显的就是GPU周围有12个放置显存芯片的位置，由于显存位宽只有256-bit，所以只会焊上8颗GDDR6X芯粒（16GB），多出了4个空焊位。
五、总结
影驰GeForceRTX 4070 TiSUPER经典金属大师OC是一款面向追求高性能游戏、专业图形处理以及AI计算等多领域用户的高端显卡；其搭载的NVIDIAAda Lovelace架构，不仅带来了性能上的巨大飞跃，还引入了诸如NVIDIADLSS和RTX光线追踪等先进技术，使得游戏画面更加逼真细腻。此外，本款显卡致敬了经典金属大师系列的独特设计，超规格的寒光星散热系统不但赋予了低调典雅的外观。更确保了显卡在高负载下依然能够稳定运行，避免了过热导致的性能下降和损坏风险。
目前该产品已在电商平台正式发售！原价6499元，活动价6299元；数量有限，先到先得！
